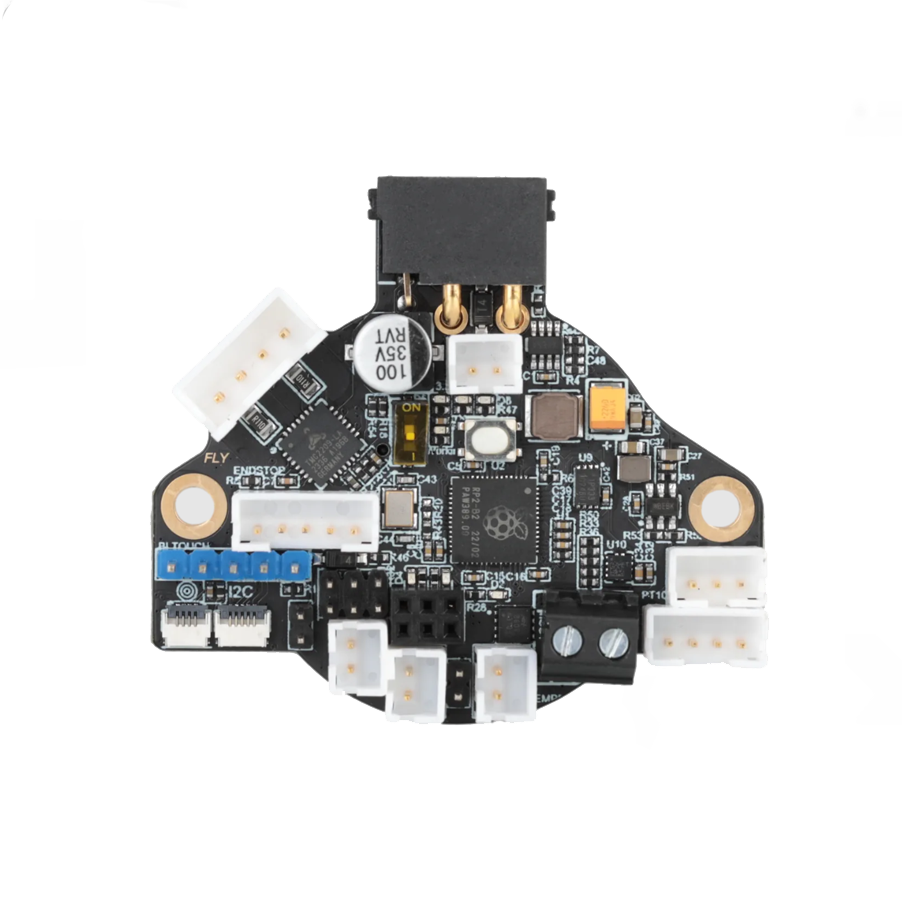

Mellow SHT36 V3 CAN Toolhead Kartı

FLY-SHT36 V3 Tool Board – 3D Yazıcı Extruder Başlığı İçin Akıllı Çözüm

FLY ekibi tarafından geliştirilen FLY-SHT36 V3, 3D yazıcı extruder (baskı kafası) sistemleri için özel olarak tasarlanmış kompakt ve güçlü bir toolboard'dur. Karmaşık kablolama ihtiyacını sadece 4 telli bağlantı ile ortadan kaldırır, yazıcınızın iç düzenini sadeleştirir.

Öne Çıkan Özellikler:

 Uyumlu Step Motorlar:
36 step motorlarla tam uyumluluk

 Gelişmiş İletişim:
CAN ve RS232 transceiver entegrasyonu ile UTOC/UTOR üzerinden haberleşme
USB bağlantı desteği

Entegre Sürücü ve Sensörler:

TMC2209 step motor sürücüsü

LIS2DW ivmeölçer

LDC1612 (Max versiyonda Eddy Current desteğiyle RRF için hızlı tarama)

 Yüksek Performanslı Donanım:

RP2040 MCU: Çift çekirdekli ARM Cortex-M0+ @133MHz

XT30 (2+2) konektör üzerinden 15A sürekli / 30A anlık akım desteği

HEAT0 çıkışı ile 10A’e adar ısıtıcı kontrolü

Fan & Sensör Girişleri:

2 adet kontrollü DC fan çıkışı (Max versiyon)

PT100/PT1000/NTC uyumlu sıcaklık sensörü girişi

Plus versiyon, PT100 desteği için 31865 çipi içerir

 Geniş Uyumluluk:

Klipper firmware ile tam uyum

Max versiyonu RRF ve Klipper ile kullanılabilir

Reprap firmware desteği

 Ekstra Giriş-Çıkışlar:

RGB LED çıkışı

Endstop bağlantısı

CAN genişleme portu (XH2.54-2P)

Kullanım Alanları:
Voron ve benzeri CoreXY yazıcılar
Klipper ve RRF tabanlı sistemler
Toolhead (printhead) üzerinde sade bağlantı arayanlar
Gelişmiş titreşim sensörü (input shaper) kullanan kullanıcılar
